智能相机 FHV7系列

产品中心 > 图像传感器 > 智能相机 FHV7系列

智能相机 FHV7系列

将生产现场所需的功能性和高速性凝结為一體
联系購买

易于安装到生产现场的一體化坚固结构

不限安装场所

相机和控制器一體型

将图像处理所需的设备全部一體化。除了控制器，还将镜头和光源一體化，可以无需在意控制柜的空间，轻松地在需要检查和测量的场所增设。

FHV7系列 特点 3

可轻松更换的模块结构

备有镜头和光源一體化的模块。
更换简单，因此在检查规格的变更或发生故障时，可以随时更换，使用更放心。

结构坚固

IP67防水构造

符合IP67标准，在有水和液體的工序中也可放心使用，例如，需要定期清洗相机安装位置的用途。

FHV7系列 特点 6

防脱落螺丝

可更换的模块部件螺丝采用防脱落型，防止因螺丝落入生产線而发生故障。

FHV7系列 特点 7

更换盖板

可轻松取下并更换光源的盖板及滤光镜，因此无需安装防止脏污的保护盖。

FHV7系列 特点 8

扩展性能好

支持外部光源

可轻松追加多达150种以上的FLV/FL系列产品作為外部光源。
连接光源控制器后，利用FHV7智能相机的设定画面，可轻松调节发光强度，与快门定时同步发光。

FHV7系列 特点 10

灵活适应工件变化

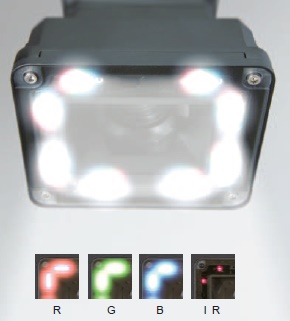

多彩光源
对应颜色变化

1种颜色的光源无法实现稳定测量，采用多彩光源便能轻松解决。例如，使用1台装置生产包装材料颜色不同的多个品种时，如果采用多彩光源，只需更改為最佳光源颜色，即可进行稳定测量。即使产品设计发生变更或增加品种，也只需调整一个参数，无需更换光源或进行严格调整。对生产运行后不断增加的品种也可安心使用。

FHV7系列 特点 12

追加颜色不同的品种

由于颜色不同的品种越来越多，如果采用单色光源，部分工件会出现对比度过低的情况。如果采用多彩光源，则可以根据工件颜色来更改光源颜色，实现稳定地检查。

FHV7系列 特点 13

自动对焦镜头
对应尺寸变化

即使生产尺寸不同的多个品种，使用自动对焦镜头，即可在59～2000mm*1的范围内进行对焦。可通过参数调节*2轻松切换焦点。无需执行品种更改时的机械换产，助于简化设备、提升生产率。
*1. 因镜头种类而异。详情请确认P.50的光學图表。
*2. 针对每种不同高度的品种预设对焦位置，然后切换设定。

FHV7系列 特点 14

追加尺寸不同的品种

针对像塑料瓶等生产中存在各种尺寸的情况，采用自动对焦镜头，只需切换设定条件就能够换产。无需使用移动相机位置的机械机构。

FHV7系列 特点 15

对每个位置以最佳图像进行检查
使用机器人灵活地进行多点检查

新推出搭载有液體镜头的高速镜头模块。对难以驾驭的液體镜头实现精细的控制，只需机械式对焦调整镜头约1/10的时间，即可对焦到目标上，可在机械臂移动时间内完成切换。*
此外，普通的机械式对焦机构在重复数万次对焦调整后，会因驱动部或马达老化而损坏。使用液體镜头的对焦调整，无次数限制，使用寿命長。

注：上述时间是在最小到最大的对焦值下运行时的参考时间，并非保证值。
* 针对不同高度的品种预设对焦位置，然后切换设定。

FHV7系列 特点 16

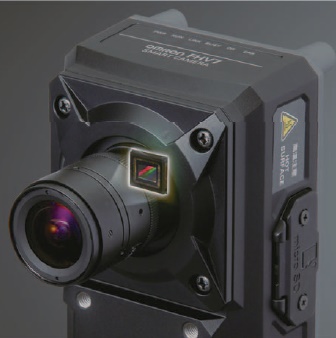

等级最高分辨率（*3）1200万像素
对应不同场所的变化

利用1200万像素的拍摄元件，可对大范围视野进行高精度检查。即使在品种不同、检查位置也不同的混合生产線上，也无需引入多台相机或移动相机的机械机构。
*3. 本公司截至2018年10月调查数据

FHV7系列 特点 17

检查部件的范围扩大

部件的组装位置因車型而发生变化后，无需移动相机，也能在扩大的范围内进行高精度检查。

FHV7系列 特点 18

实现卓越生产力的性能

FHV7系列 特点 19

*1. 据本公司2018年10月调查

高速处理

将FH系列中累积的性能，凝结于一體型机身。
性能堪比图像处理系统，即使是复杂的应用也可应对。

以高分辨率图像进行检查

智能相机FHV7可以在24ms内对160万画素进行测量处理。
可在速度不受影响的情况下，执行高分辨率检查，在当前使用图像处理系统的位置，也可放心使用。

FHV7系列 特点 21

增加检查位置

凭借出色的处理性能，可轻松实现与图像处理系统同等级别的检查。
适用于多点检查，如果采用传统的智能相机，速度会明显降低。
*2. 与客户装置中引入图像传感器的检查时间进行比较的示例。据本公司2018年10月调查

FHV7系列 特点 22

调整设定时无需停机

由于工件偏差或外部环境的变化导致测量值慢慢发生变化时，可利用2Core分散处理技术一边测量，一边分析原因并调整设定。
因此既实现了零停机，又无需用肉眼检查未检查的产品。

FHV7系列 特点 23
